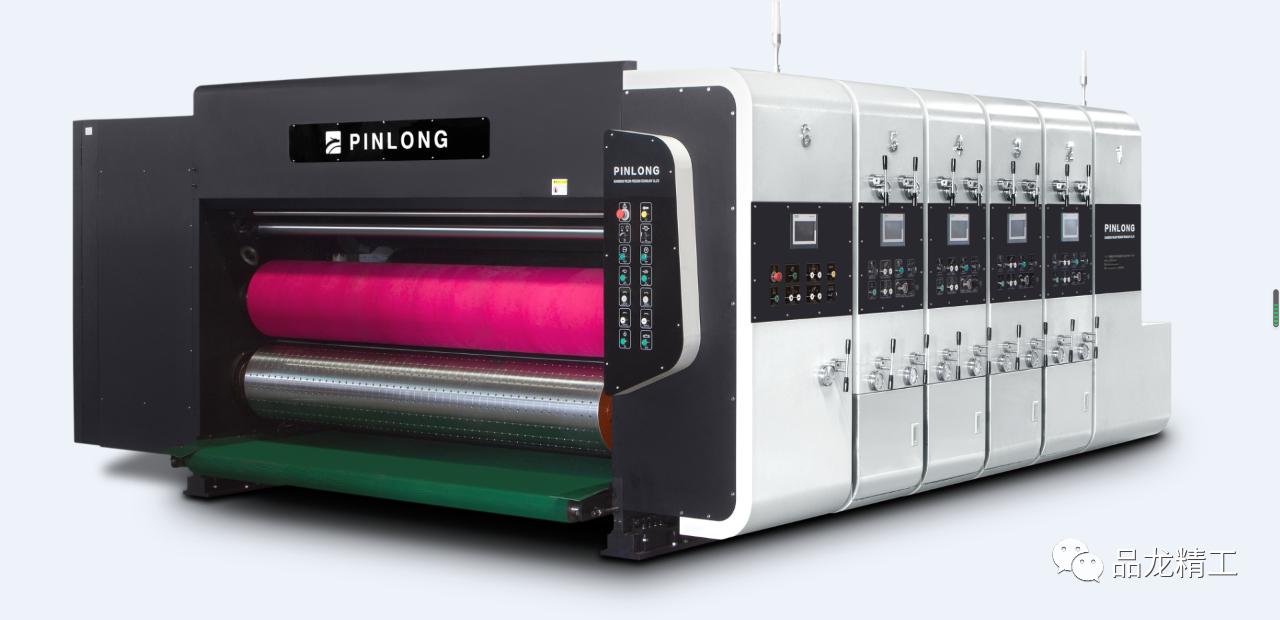

紙箱印刷機器以傳動方式大致可分為齒輪傳動和直流伺服馬達傳動?，F在使用較多，較廣的多數是齒輪傳動。

紙箱印刷機器一般由送紙部，印刷部，開槽部，模切部和收紙部幾個單元組成。

1．送紙部：

紙箱印刷機器的送紙方式可分為鏈條送紙，后踢式送紙和前緣送紙三種方式。

A．采用鏈條送紙方式的印刷機都是齒輪傳動，是屬于較低檔的機型。送紙采用人工一張一張放紙，效率很底。對套色，送紙精度無法保證。拭墨方式都為膠棍拭墨一般都是使用金屬網紋輥。

B．后踢紙式送紙方式的印刷機也都是齒輪傳動。其工作原理是偏心輪傳動連桿，連桿帶動踢紙板前后移動，達到送紙效果。踢紙行程約300-400MM（根據不同機型，踢紙行程也不一樣）。踢紙完成后，紙前端和咬紙輪接觸。然后由上下咬紙輪與紙板之間的摩擦力把紙傳送到印刷部。后踢紙式送紙方式送紙，套色精度較好。效率亦有較大的提高一般在每分種100-150張紙板。但由于連桿較笨重在高速運轉中穩(wěn)定性較差。

C．前緣送紙方式的印刷機器有齒輪傳動和直流伺服馬達傳動兩種傳動方式。其工作原理是偏心輪耦合器傳動連桿，連桿傳動托紙板。靠真空吸附增大前緣送紙輪（或皮帶）與紙板之間的摩擦力，而達到送紙效果。送紙完成后，紙前端和咬紙輪接觸。然后由上下咬紙輪與紙板的摩擦力把紙傳送到印刷部。咬紙輪是由上下兩組輪組成。表面包膠，其中一個是固定的，一個是靠偏心輪調整其兩組輪之間的間隙，而夾住紙板傳送到印刷部。表面包膠的硬度起到重要作用。上下輪之間的間隙調整會影響紙板的印刷效果。

2．印刷部：

印刷部是印刷機器的心臟。印刷部配制的好壞直接影響紙箱印刷效果的好壞。而且對操作人員也要求有一定的認識。印刷部根據紙板的傳送方式不同可分為咬紙輪傳送和真空吸附傳送。咬紙輪傳送是傳統(tǒng)式的傳送方式，套色不是很精準。而且在印壓方面也無法控制很精準。結構如圖1-1：

在印刷過程中由于咬紙輪壓力的大小直接影響印刷套色，送紙精準度。壓力過大會破壞紙板楞型，留下壓痕。壓力過小則紙板容易走位，影響套色精度。紙板在彎翹現象的時候易產生波浪行走，影響套色精度。
